Membuat Tool dengan cepat

Dalam Delcam Powermill, membuat tool adalah hal yang setiap kali kita lakukan. Dan bahkan berulang ulang kita harus membuat tool yang sama. Hal ini pasti memakan waktu dan tenaga juga hehehe.

Ada beberapa cara agar kita bisa dengan cepat membuat tool tanpa waktu yang lama.

Dalam Delcam PowerMill sudah ada feature yang namanya Tool Database. Dengan Tool Database ini kita bisa membuat tool dan menyimpannya dalam data base. Begitu juga dengan Holdernya kita juga bisa buat dan simpan di Tool Database ini.

Hanya saja, setiap ada upgrade version dari Delcam PowerMill, kita harus copy file Tool Database ( kalau ga salah dalam format Microsoft Acces ) dari folder Delcam PowerMill yang lama ke Folder Delcam PowerMill yang baru. Begitu seterusnya.

Tapi ada cara lain yang juga cepat dalam membuat tool di Delcam PowerMill. Yaitu dengan MACRO. Dengan cara ini kita bisa simpan file kita dalam folder diluar folder program filenya Delcam PowerMill.

Langsung saja ini contoh membuat tool Ballnose Diameter 10 beserta holdernya dan data cutting speednya menggunakan MACRO.

1. Buka notepad

2. Tulis file berikut sama persis

CREATE TOOL ; BALLNOSED FORM TOOL

EDIT TOOL "1" DIAMETER "10"

RENAME TOOL "1" "BALL10_L50_ER32"

EDIT TOOL "BALL10_L50_ER32" LENGTH "100"

EDIT TOOL "BALL10_L50_ER32" NUMBER COMMANDFROMUI 1

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT ADD

EDIT TOOL "BALL10_L50_ER32" OVERHANG 48

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT LOWERDIA 50

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT UPPERDIA 50.0

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT LENGTH 48

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT ADD

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT LOWERDIA 65

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT LENGTH 5

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT LOWERDIA 65.0

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT ADD

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT LOWERDIA 125

EDIT TOOL "BALL10_L50_ER32" HOLDER_COMPONENT LENGTH 50

TOOL ACCEPT

FORM FEEDRATE

EDIT RPM "7000"

EDIT FRATE "2000"

FEEDRATE ACCEPT

3. Saveas dengan extension .MAC , misal BALL10_L50_ER32.MAC

4. Kita arahkan Macro dari Delcam PowerMill ke folder dimana kita menyimpan file Macro Kita.

Caranya Pada explorer di Delcam PowerMill kita klik kanan pada Macros pilih Macros Path.

Klik Add dan pilih Folder dimana kita menyimpan file Macro kita tadi.

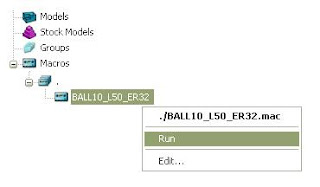

5. Pada explorer di Delcam Powermill masuk ke Macro, pilih BALL10_L50_ER32, lalu klik Run

6. Taarraaaa tool BALL10_L50_ER32 kita sudah jadi

Kita tinggal buat untuk tool yang lainnya.
